200萬像素一體機
200萬高清網絡一體化機芯
PC-LI2120
產品特性
超寬動態，自動寬動態，0-100 數字調整
200萬像素，逐行掃描CMOS
最高分辨率 1920×1080
20倍光學變倍，焦距為 5.4-108mm
支持3D數字降噪
H.265編碼實現低碼率
聚焦快速準確
支持強光抑制，區域遮擋，去霧，走廊模式，等
支持移動偵測，視頻遮擋，
支持最大 128G MicroSD 卡本地存儲
接口豐富，功能擴展方便
方便接入球機，云臺，支持畫中畫框選云臺聯動
畫中畫的圖像支持反轉，定焦圖像可設置大小和移動位置
產品參數
光學參數 | 傳感器 | 1/2.8" Sony CMOS IMX307 |
焦距 | 5.4-108mm，20 倍 光學變倍 | |
光圈值 | F1.5-F2.7 | |
視場角 | 水平50.2-2.9度(廣角-望遠) 垂直 37.9-2.1度 | |
近攝距離 | 10mm-1000mm(廣角-望遠) | |
變倍速度 | 大約4 秒 | |
日夜轉換模式 | 雙濾光片切換同步圖像，自動，彩色，黑白，定時，閾值控制，翻轉 | |
掃描系統 | 逐行掃描 | |
參數設置 | 分辨率 | 50HZ:25fps(1920x1080) 60HZ:30fps(1920x1080) 50HZ:25fps(1280x720) 60HZ:30fps(1280x720) |
照度 | 0.01Lux @(F1.5,AGC ON)彩色 ，0.005Lux @(F1.5,AGC ON)黑白 | |
視頻輸出 | 網絡編碼輸出 | |
圖像調節 | 亮度，對比度，飽和度，銳度，色度等可調 | |
圖像設置 | 機芯功能可通過客戶端或 IE 瀏覽器調整 | |
通用參數 | 區域遮擋，抗閃爍，去霧，走廊模式，鏡像，翻轉，背光補償，強光抑制，曝光補償，增益，守望，掉電記憶，花樣掃描 | |
ROI | 4區域設置 | |
聚焦模式 | 自動/手動/半自動 | |
曝光模式 | 自動曝光/快門優先/手動曝光 | |
電子快門 | 1/25~1/100000 | |
白平衡 | 自動 /手動 | |
寬動態 | 超級寬動態，自動寬動態，0-100 數字調整 | |
數字降噪 | 3D自動/手動 | |
鏡頭初始化 | 內置 | |
信號系統 | PAL/NSTC | |
網絡功能 | 存儲功能 | 支持 MicroSD 存儲 128G (建議使用class10) |
智能功能 | 移動偵測，視頻遮擋，斷網，硬盤錯誤，IP 沖突，磁盤滿 | |
支持協議 | TCP/IP，HTTP，DHCP，DNS，DDNS，RTP，RTSP，PPPoE，SMTP，NTP，UPnP，SNMP，F(xiàn)TP，802.1x，QoS，HTTPS，(IPv6可選） | |
接入?yún)f(xié)議 | ONVIF2.4，GB/T28181（可選）， FV協議（私有） | |
雙碼流 | 1080P/720P+D1/CIF | |
音頻壓縮標準 | G711A/G711U/ACC | |
視頻壓縮標準 | H.265/H.264 | |
通用功能 | 密碼保護，心跳，多用戶訪問控制 | |
接口定義 | 接口 | 36pin FFC (包括網口、RS485、RS233、CVBS、Alarm In/Out、Audio In/Out、USB、Power) |
通信 | 對外通信 RS232 接口， RS485 接口，Pelco 協議 ，VISCA協議 | |
一般范圍 | 工作溫度 | -10℃~60℃,濕度小于90%(無凝結) |
電源供應 | DC12V±10% | |
功耗 | 靜態 2.5w 動態 4.5w | |
尺寸 | 50*60*91.8mm |
產品外形尺寸圖

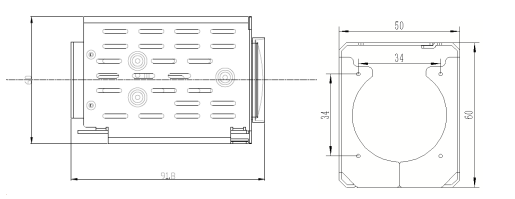

機芯尺寸示意圖：
接線定義：
