水平調節范圍-90°~90°,垂直調節范圍-15°~30°;
支持485總線控制;
電源供應DC12V±20%。
云臺參數 | 云臺類型 | 電動云臺 |
垂直運動速度 | 3°/S | |
垂直轉動范圍 | -15°~ 30° | |
水平轉動范圍 | -90°~ 90° | |
水平運動速度 | 10°/S | |
接口 | RS-485 | 1路485接口 默認:波特率9600 地址001 協議Pelco-D |
一般規范 | 供電方式 | DC:12V ± 20% |
工作溫度和濕度 | -30°C~60°C,濕度小于95%(無凝結) | |
電流及功耗 | DC:12V,0.30A,最大功耗:3.9W | |
防護 | 防止電源線接反功能;空氣放電8kv,接觸放電4kv | |
防護等級 | Class A | |
材質 | 塑料PC | |
線長 | 200mm | |
控制方式 | 485總線控制云臺功能 | |
承重 | 2Kg | |
產品尺寸 | Φ120×94.3mm | |
裸機重量 | 415g |
產品尺寸:

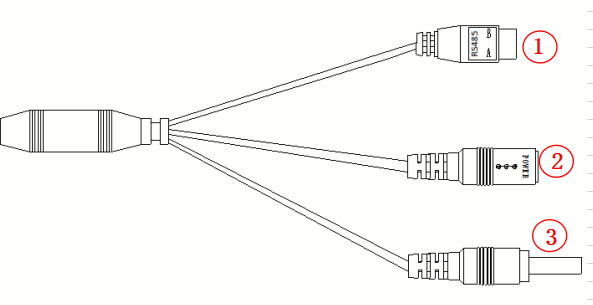

接口定義:

① RS485接口(A+,B-)
② 電源輸入母頭
③ 電源輸出公頭
